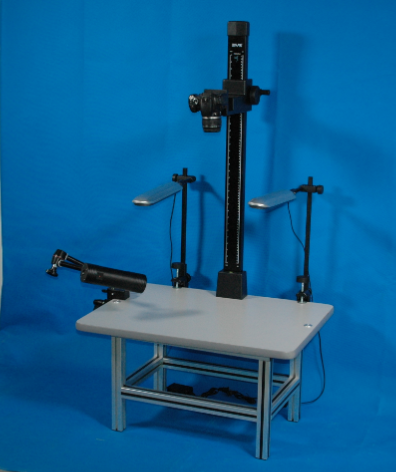

HXGP-IV型偏振光照相翻拍儀
HXGP-IV型偏振光照相翻拍儀
價格：9600.00元/套
產品功能
白光拍照、脫影拍照、偏振光拍照、分色照相。
產品配置
| 名稱 | 規格 | 名稱 | 規格 |
| 底板 | 1個 | 濾光片 | 5個 |
| 底板支架 | 1個 | 轉換接圈 | 4個 |
| 立柱 | 1個 | 萬向臂 | 1個 |
| 脫影燈箱 | 1個 | 白光燈具 | 2套 |
| 均勻光燈 | 1個 | 燈具支架 | 2套 |
| 檢偏鏡 | 1個 | 內六角扳手 | 1把 |
| 起偏鏡 | 1個 | 螺絲刀 | 1把 |
規格參數
1. 底板尺寸：800x600mm
2. 底板支架：長600，寬400，高400mm
3. 立柱長度：1000mm
4. 白光燈具：LED白光，2x27W
5. 脫影燈箱：620x470x33mm
6. 均勻光燈：20W LED
7. 轉換接圈：58-62、62-67、67-72、72-77mm
8. 檢 偏 鏡：M58mm,線偏振
9. 起 偏 鏡：M62mm,線偏振
10. 濾 光 片：M58mm，紅、橙、黃、綠、藍
11. 萬 向 臂：長度900mm
12.供電電源：AC220V，50Hz
使用方法

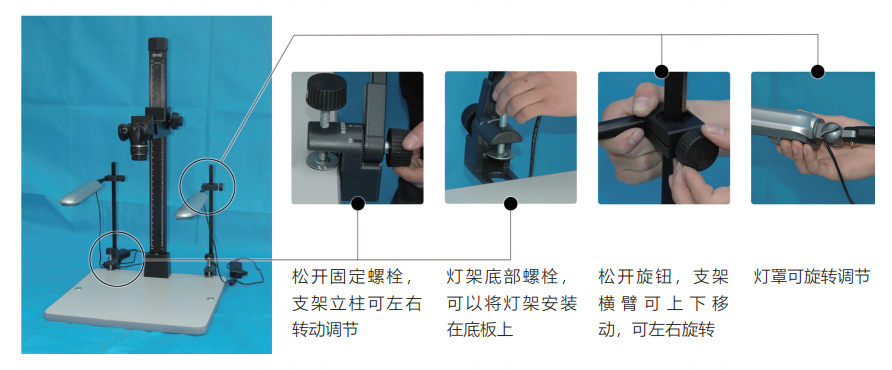

1. 將底板安裝在底板支架上，立柱安裝在底板上，相機安裝在相機底座上（在立柱上，可上下移動）。底板 距地面高度400mm，適合人體操作。
2. 轉動相機底座上的手輪，底座帶動相機沿立柱上下移動，調整合適的拍照距離。在取景器中看到良好的圖像效果，就可以拍照了。
3. 燈具支架固定在底板上，白光燈具安裝在支架上。調整燈具支架的位置，使燈具為物證提供良好的照明條 件，可進行白光照相。
4. 脫影燈箱放置在底板上，物證放置在脫影燈箱上。點亮脫影燈箱，物證周邊的陰影會消失，可進行脫影照相。
5. 將萬向臂安裝在底板上，均勻光燈安裝在萬向臂上，起偏鏡安裝在均勻光燈出光口上，檢偏鏡安裝在照相機鏡頭上，可進行偏振光照相。
6. 將萬向臂安裝在底板上，均勻光燈安裝在萬向臂上，分別將紅、橙、黃、綠、藍濾光片安裝在照相機鏡頭上，可進行分色照相。
7. 四個轉換接圈可保證M58mm的濾光片和檢偏鏡可以安裝在各種口徑的鏡頭上。
