2024天元現場繪圖軟件平面版V7.0
2024天元現場繪圖軟件平面版V7.0 價格：6800.00
在刑事案件已經成為嚴重社會問題的今天，刑事案發現場圖作為現場勘查客觀部分的證據，對于制作證據的合法性、方便、簡單、快捷、直觀是更多一線警官的迫切需求。天元現場繪圖軟件平面版通過快速繪制現場草圖，自動轉換成標準的現場平面圖，并通過打印機可以打印高精度JPG格式圖片，同時保存電子版文件。
一、支持環境
支持Win XP、Win7、Win8等操作系統
二、軟件功能/性能
1．軟件平臺
①?國產正版CAD繪圖平臺，提供原產廠家的授權書及相關授權激活碼
②?全中文漢化的系統，實現全中文界面
③?提供自動保存功能，當出現異常退出時，可以找回之前繪制的圖。
2．繪制案件現場圖
提供各種快速繪制/查看室內、室外現場的工具：
①?使用最新的Office 2010 界面風格(Ribbon界面）,無需系統學習，使用過Office軟件就可以使用；且仍然保留舊版本的經典界面，便于可以在兩者之間自由切換
②?可以直接繪制矩形等規整類型的建筑墻線、也可以直接任意繪制墻線
③?可以繪制斷墻
④?可以直接修改墻寬，墻寬的修改，按照國家建筑標準的半磚、一磚、一磚半、兩磚墻的厚度進行直接變化。
⑤?提供修改墻線的工具，可以隨意拖拽方式修改已繪制的戶型
⑥?可以直接在墻線上安裝門、窗、洞等，并且，可以隨時修改門窗洞的類型、底高、高度以及門的門軸位置、門開方向等
⑦?提供模擬智能平臺上的操作方式工具：拖拽操作方式的繪制門窗洞工具
⑧?提供模擬智能平臺上的操作方式工具：快速旋轉、縮放指定圖形的工具
⑨?提供常用的戶型圖，供直接使用，也可以將繪制的戶型圖追加到戶型圖庫中，以便于以后繪圖時使用
⑩?提供各種類型的海量圖庫圖例；并提供多種調用圖庫圖例的方式，以便準確快速繪圖
11?可以準確修改選定圖例的長、寬、高尺寸，以繪制精確圖；也可以隨時修改圖例的名稱，以繪制同一形狀不同名稱的圖例
12?提供自定義圖庫圖例功能，使用者可以將繪制的特定圖形，自行追加到圖庫中，以便之后使用。
13?提供室外建筑、鐵路、道路、橋梁等繪制功能，可以快速繪制室外現場圖
14?提供專門的繪制汽車案件現場圖的功能；并提供打開汽車的車門、前后車蓋的工具；汽車圖形也可以在平面、立體圖形之間一鍵自由轉換
15?可以將繪制的現場圖按照指定的打印比例加圖框，圖框中會自動生成指定的案件標題、案情信息、圖例信息、比例尺和指北針等內容，打印出圖時，直接選擇圖框范圍即可打印出標準規格的圖
16?提供各種編輯修改工具，可以對繪制的現場圖進行任意修改
17?支持A4／A3兩種圖紙類型，且支持橫屏、豎屏的方式排版
18?可以將繪制的現場圖，打印/保存為各種自行設定分辨率的jpg圖像文件，并且圖像質量可以設置為遠遠高于截屏效果（保存的圖像分辨率高于計算機顯示器分辨率），使得圖像不會失真
19?可以將繪制的現場圖保存成含繪圖底色的JPG圖片文件，也可以輸出為不含繪圖底色的JPG圖片，便于不同情況的使用
20?提供至少9種以上不同樣式樓梯的繪制工具
21?繪制的現場圖，可以導入到“現場繪圖專業版”，以便自動生成現場立體圖
22?提供快速繪制成趟足跡的繪圖工具
23?可以在繪制的現場圖中添加語音錄制、播放等，以便對現場圖進行語音說明
24?在屏幕左側，提供了常用圖例顯示板，可以直接將常用圖例拖入到繪圖區
25?圖庫圖例的使用，有所有圖例、最近使用的圖例、使用頻次最高的圖例等多種使用方式，便于快速繪制現場圖
26?可以快速繪制不同類型的平面圖例

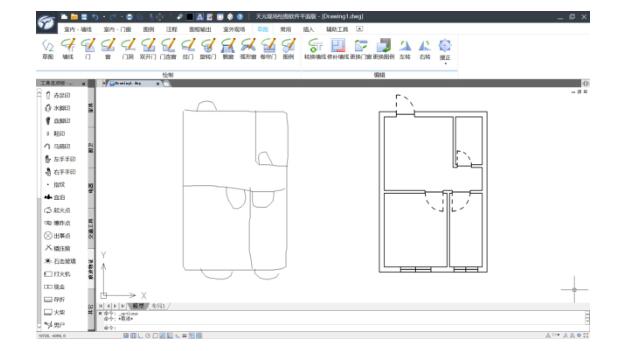

27?可以用筆畫草圖的方式繪制現場，并將繪制的草圖轉換成規整圖
